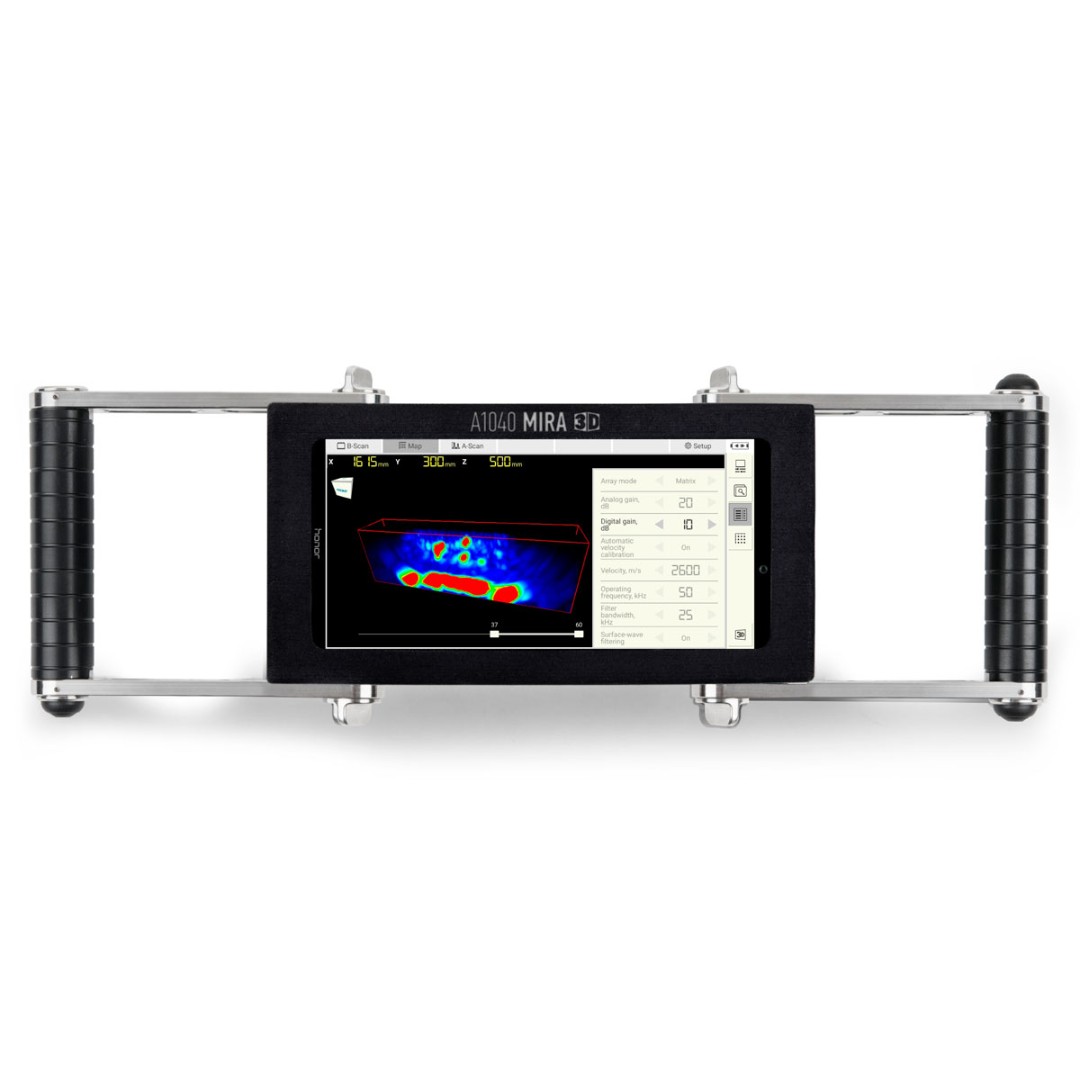

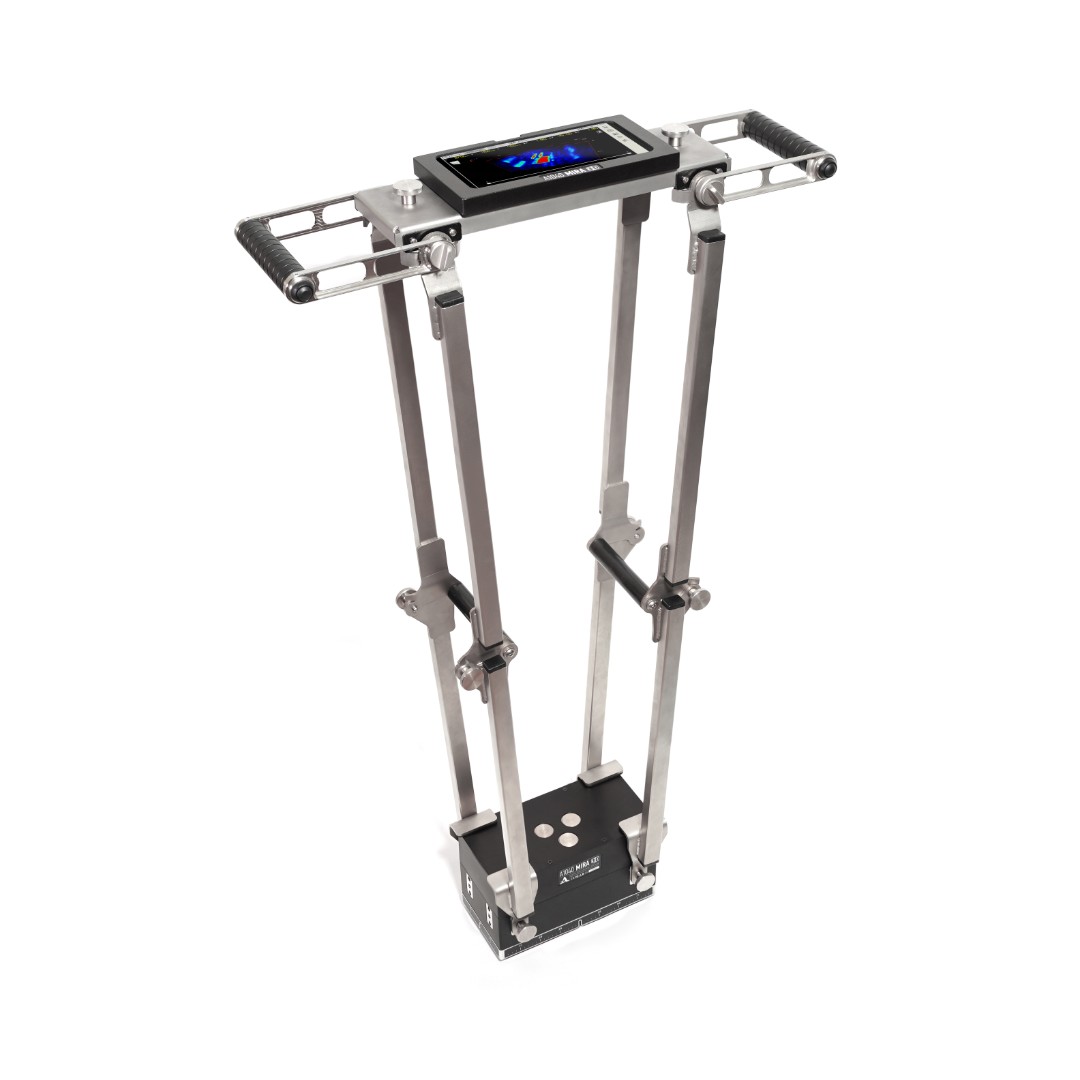

A1040 MIRA 3D混凝土三维超声波成像仪

A1040 MIRA 3D混凝土三维超声波成像仪

A1040 MIRA 3D是一款混凝土三维超声波成像仪（以下用型号代替），是ACSYS厂家（简称ACS）的产品，用于混凝土内部结构质量评估。A1040 MIRA 3D每个探头皆拥有独立的脉冲发射-接收通道，三维全矩阵数据采集，各个位置均实时3D成像，内部缺陷直观可见。该设备平行通道数可达32通道，穿透深度可达2.5m。设备成功应用于用户模型箱内部结构测试、隧道衬砌灌浆密实度检测、混凝土内部结构缺陷检测。

产品特点：

• True3D® 断层扫描 - 每个位置实时FMC /TFM三维成像

• A-DPC®干点式传感器 - 采用新型低噪音传感器技术，能深度穿透和强灵敏度

• 开口裂缝尺寸测量- 裂缝定量评估功能

• 可扩展孔径- 由两个或多个阵列单元组成任意孔径配置

• INTROVIEW® Pro- 用于远程单元控制和3D成像及大数据分析的台式或笔记本PC软件

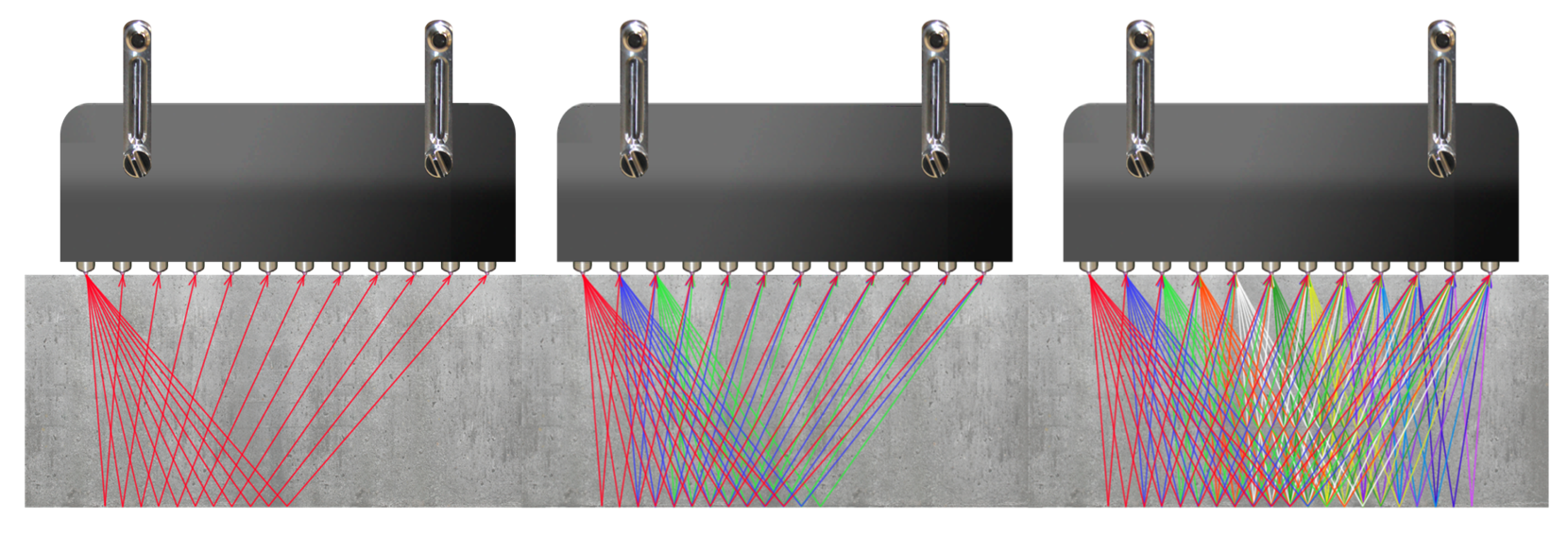

测试原理：

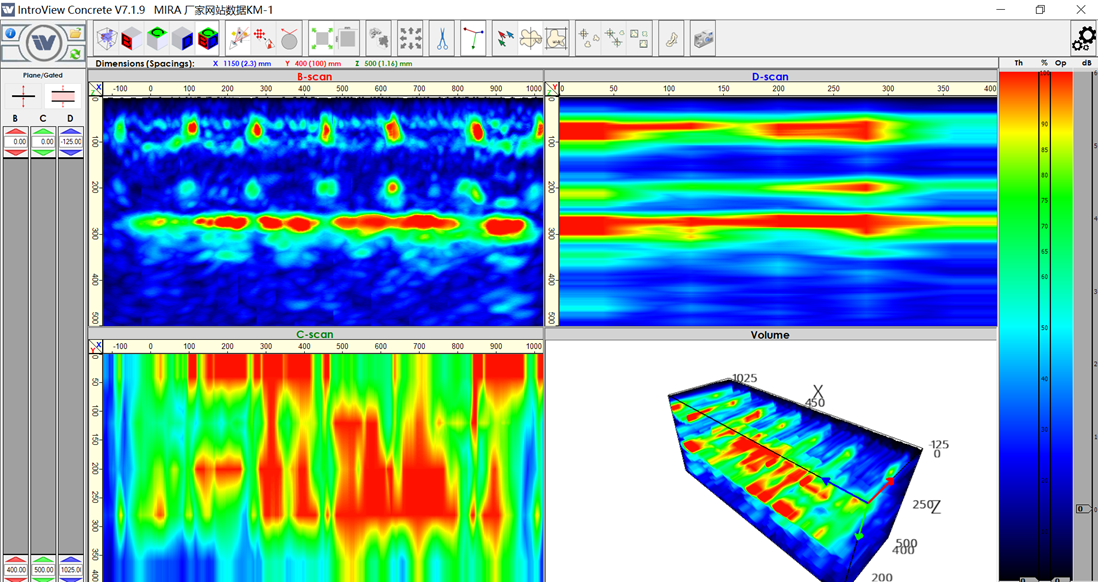

成像效果：

符合技术规范:

 ◆ T/CECS XXX-202X《装配式混凝土结构检测技术标准》
 ◆ JGJ/T485-2019《装配式住宅建筑检测技术标准》
 ◆ 江苏省DB32/T 3754-2020 《装配整体式混凝土结构检测技术规程》
 ◆ DB34/T 5072-2017《装配式混凝土结构检测技术规程》
 ◆ DB37/T 5106-2018《装配式混凝土结构现场检测技术标准》
 ◆ DG/TJ 08-2252-2018《装配整体式混凝土建筑检测技术标准》
 ◆ DB13(J)/T 8327-2019《装配式混凝土结构建筑检测技术标准》
 ◆ DBJ/T-199-2020《装配式混凝土结构检测技术标准》
